Автоматический станок для снятия фаски на котельных днищах

Последняя инновация фирмы Linsinger в области высокопроизводительной резки фасок предоставляет нашим клиентам первую в мире полностью автоматическую линию для снятия фаски на днищах котлов.

Новый тип станка охватывает диапазон диаметров от 1800 мм (70 дюймов) до 7000 мм (275 дюймов). Возможна обработка днищ с толщиной от 6 до 60 мм. Опциональные форсунки для подачи микросмазки обеспечивают экономичную обработку нержавеющей стали и высоколегированных материалов.

Возможно выполнение различных типов профилей фаски (N / V / X / Y / J). Благодаря специальной угловой головке специальные профили и геометрические формы можно фрезеровать с помощью одной фрезерной головки. Встроенные центрирующие и прижимные устройства, а также функция копирования фрезерной бабки обеспечивают неизменное вращение инструмента по окружности днища котла, даже если котельное днище имеет «овальную» форму.

После загрузки на загрузочный конвейер котельные днища автоматически транспортируются в зону обработки, где происходит цикл снятия фаски. После обработки днища автоматически выгружаются и, при необходимости, штабелируются для дальнейшей транспортировки и обработки.

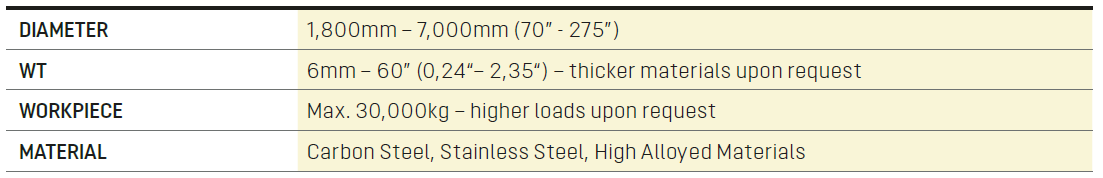

Technical Data

Bevelling Time
3.5 min

OD 2,200 mm
(86.5“)
Carbon Steel

Преимущества

Полностью автоматический цикл обработки

Высокая производительность снятия фаски

Легкая переналадка станка на любой диаметр днища

Автоматическое и точное позиционирование котельных днищ

Точная и быстрая разделка сварных швов

Различные формы профиля фаски (V/X/Y/J…)

Доступна функция автоматической замены инструмента

AVAILABLE MODELS:

AVAILABLE OPTIONS

Фрезерование пресованных деталей днищ резервуаров

Machining of centric or concentric holes by drilling or milling

Обработка центрических или концентрических отверстий путем сверления или фрезерования

Снятие фасок в отверстиях

Плоское фрезерование фланцев или поверхностей после сварки
